简介

FM1488模块是由钧铜科技2021年下半年开发、面向客户产品快速验证的模块产品。模块的设计遵循简单、灵活、易用的原则，为的是能让客户尽快能将FM1488模块搭到产品上做验证，从而缩短客户项目的开发周期。

模块接口资源

DSP核心：

模拟麦克风输入端口    X6

数字麦克风接口        X8

下载调试口     X1

用户调试口     X1

全双工I2S接口        X3

PDM输出接口         X1

解码器接口：

模拟LINE_OUT/LINE_IN   2（组）

全双工I2S接口        X2

麦克风板接口：

数字PDM接口        X2（可混合）

模拟差分接口         X2（模拟麦）

公共部分接口：

功放输出接口          X2

TYPE-C供电口          X1

5V供电排针           X1（组）经二极管的降压后，实际不足5V

==============================================================================

模块的功能特点：

主核心是富迪2021年出的最新型语音处理芯片FM1488-GA1。该芯片是FM1388的升级产品，芯片最大特点是支持4音区处理，适合用在车载场景；

模块引出了FM1488所有功能引脚，并且在PCB板上标好了丝印，方便开发人员接线；

TYPE-C接口保证稳定的电源供应，设有供电跳帽，方便调试时断电、上电；

板载4Ω2W双功放，有两种输出端口；

板载CODEC芯片两颗，默认用于FM1488的I2S1,I2S2接口的编解码，端口可以根据不同需要进行切换（例如：切换到I2S3）；

3种不同频率的晶振，根据参数的配置选择，默认选24.576M有源晶振；

6路模拟麦克风通道，可设置成消回音参考输入；

8个FPC座，最多可接8个数字麦克风，用于组成多麦克风阵列；

配套两块麦克风板，分A板和B板。其中，B板可实现两种麦克风间距（7mm/10mm）的切换。单块板可以进行双音区演示，两块板可以做四音区演示；

预留了四音区解码板接口，方便后续升级；

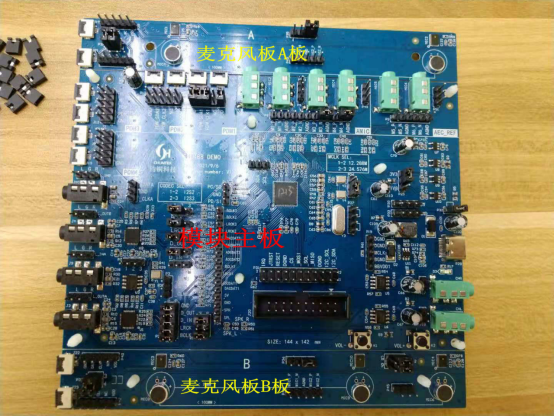

           模块实物图片

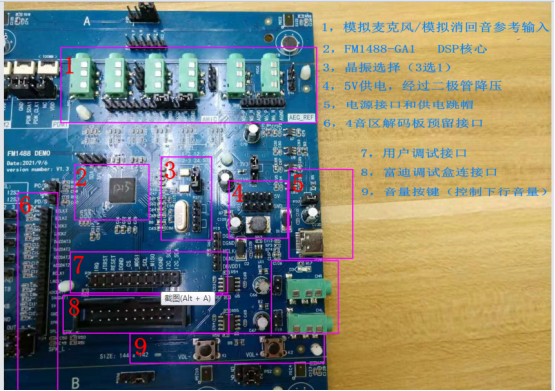

模块接口说明

使用方法：

1. 模拟麦克风接口配置

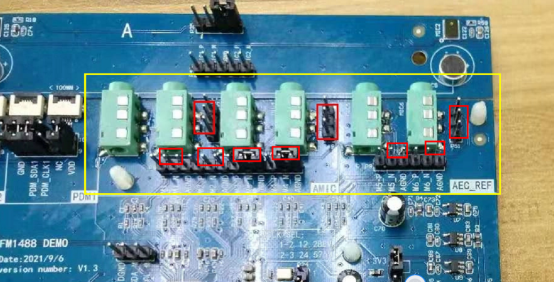

上图中，黄色框内的接口和排针，将用于麦克风板和LINE IN信号的连接，按上图中红框处的示意，给P47,P49,P51插上跳帽，P8,P9上的跳帽移除。此时，MIC1-MIC6插座可作为差分或单端麦克风输入接口。也可以直接用排线将P8,P9连接到麦克风板。

2.模拟麦克风接口作为LINE IN的配置

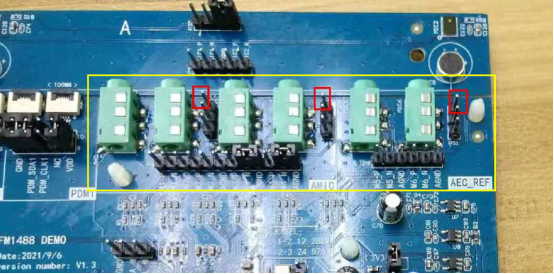

上图中，黄色框内的接口和排针，将用于麦克风板和LINE IN信号的连接，按上图中红框处的示意，给P47,P49,P51， P8,P9插上跳帽，。此时，MIC2，MIC4，MIC6每个插座可作为双通道LINE IN接口，接3.5mm音频连接线。

3. 数字麦克风连接

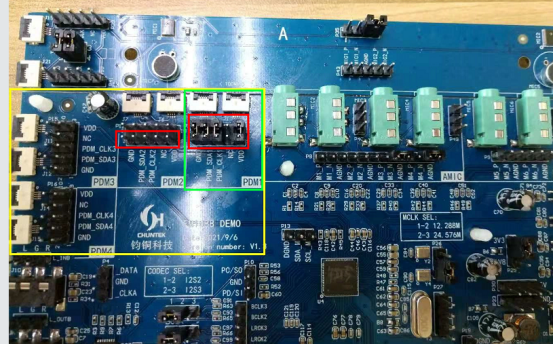

上图中，用黄色框圈起来的是模块的数字麦克风接口PDM1-PDM4共四组。其中，每组有两种连接端口，分别是2.54MM双排针和FPC座。采用FPC座的连接方式，需要先将2.54MM双排针用跳帽连接（PDM1排针上的红框处），然后FPC座才可用。采用2.54MM双排针的连接方式，直接用5PIN排线接主板上的2.54MM排针即可（PDM2排针上的红框处）。注意：线序不能接反，否则会烧麦克风。

4.解码器的端口配置

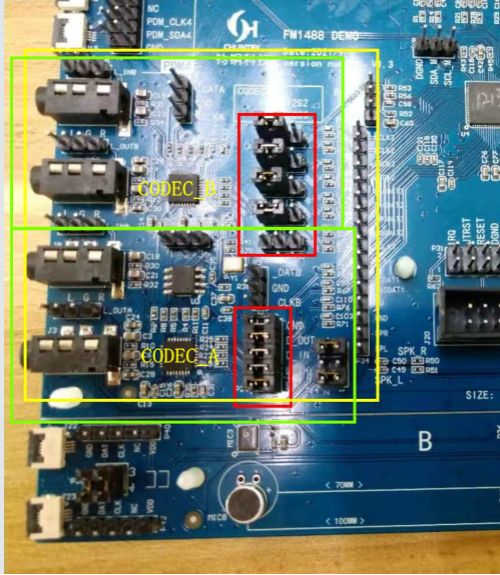

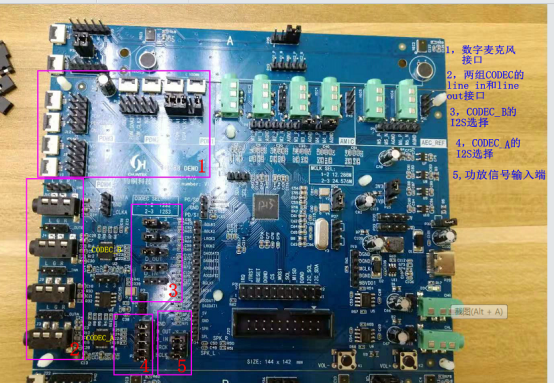

上图中，黄色框圈起来的是I2S解码器区域，红框圈起来的是解码器的I2S端口； 默认情况下，CODEC_A接FM1488的I2S1; CODEC_B接FM1488的I2S2/ I2S3。用户也可根据自己的实际需求去变更接口。

5. 时钟源选择（晶振）

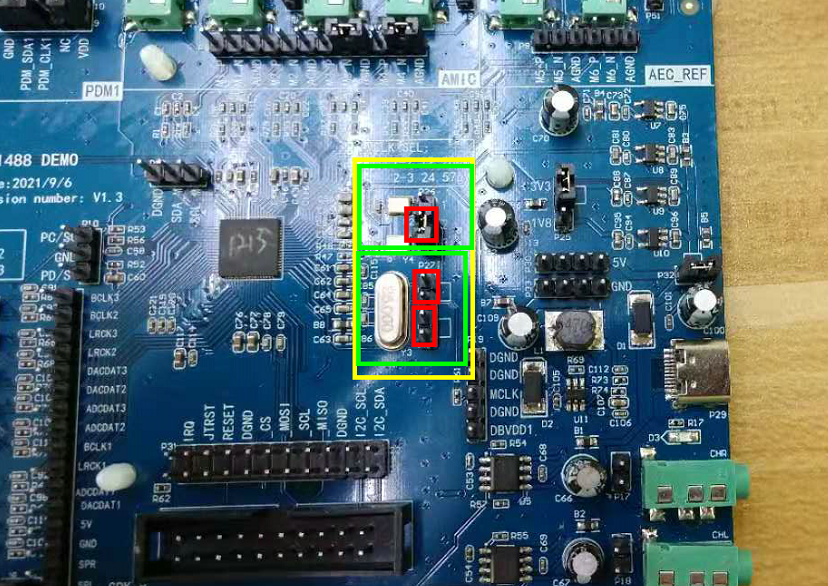

上图中，黄色框圈起来的是时钟源区域，有3种不同晶振可以选择，分别是12.288M（有源），24.576M（有源），25M（无源）；根据参数的配置，选择合适的晶振（按PCB板上的丝印标识）。

6.麦克风板接口配置

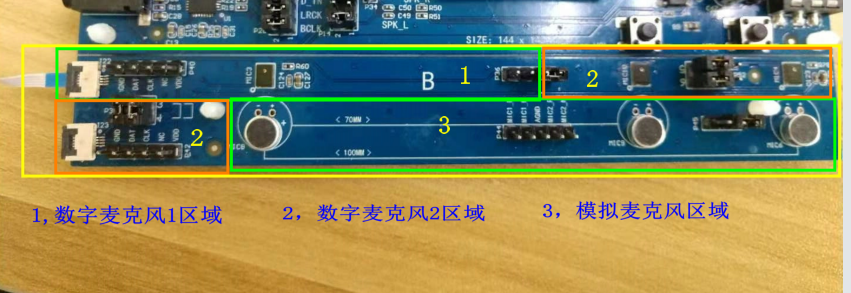

按功能划区

上图中，黄色框圈起来的是麦克风板区域，可以与主板分开。麦克风板又划分出3个区域，每个区域的麦克风可以单独使用。数字麦克风可以通过跳帽连接，共用一个PDM接口。

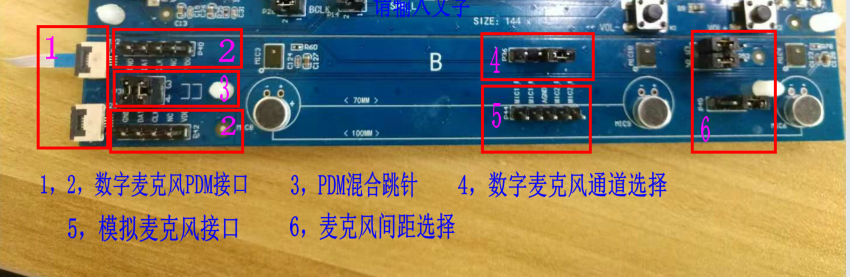

接口说明

接线示范

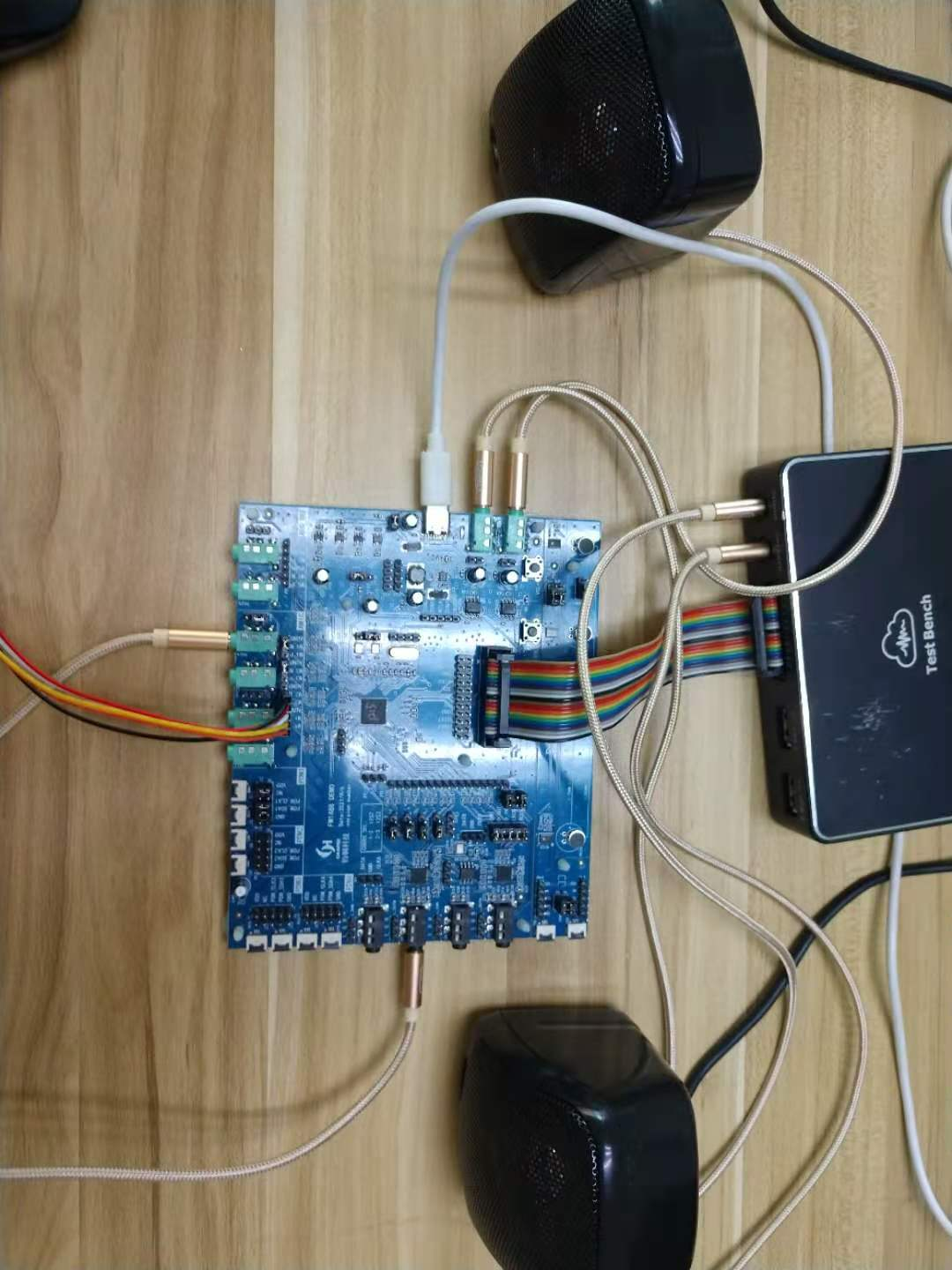

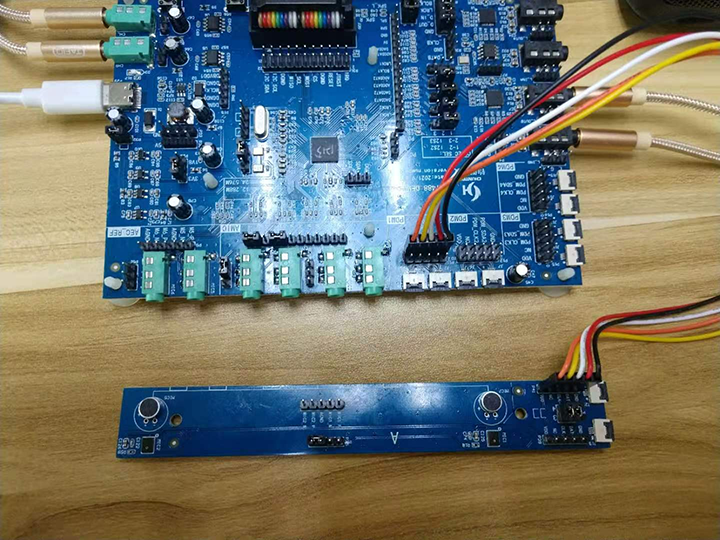

1. 模拟麦克风双音区

接线说明：

1， 参考前面的使用方法第2步，将主板上的MIC4配置成LINE IN接口，接到声卡的音频输出；

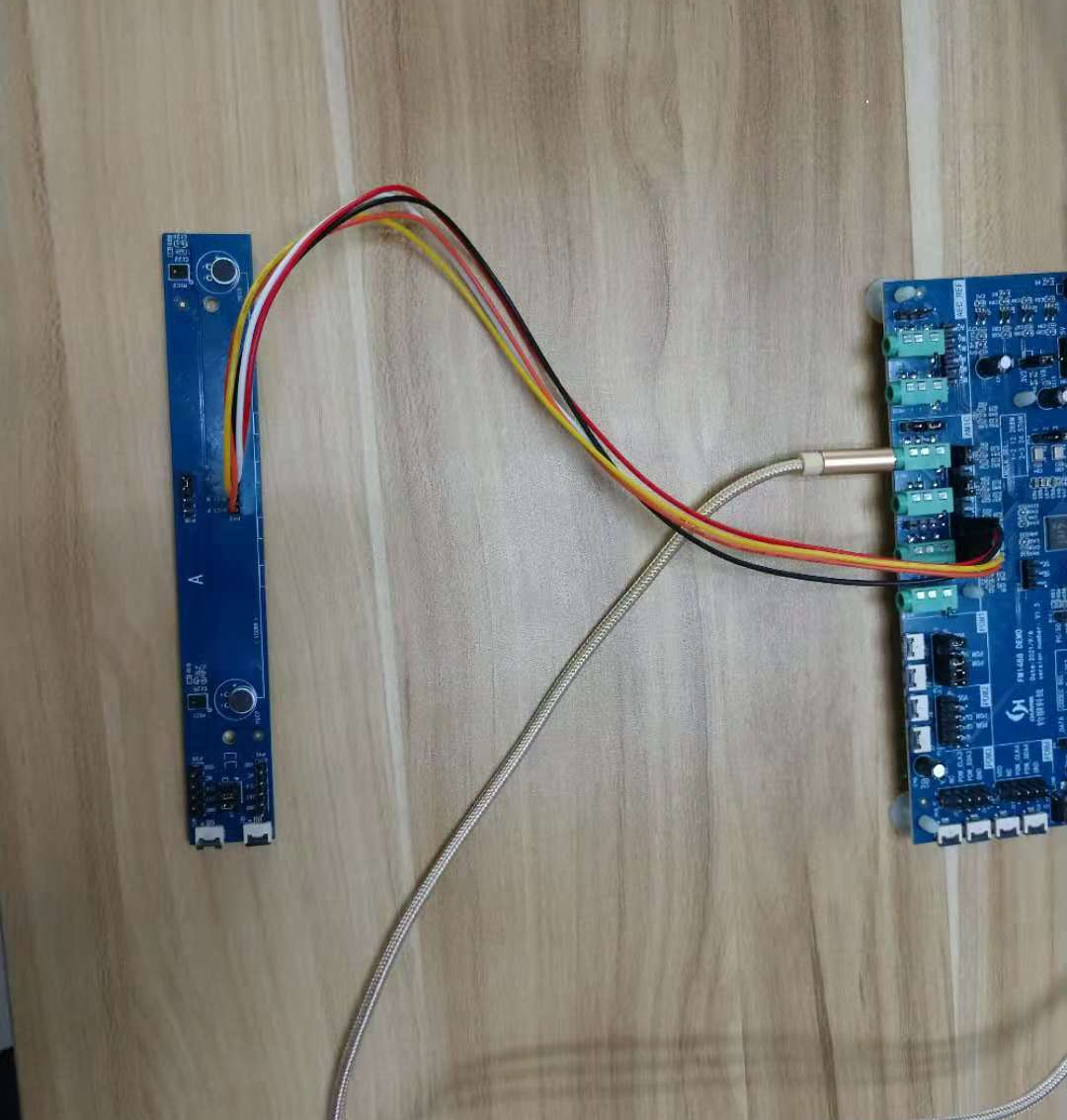

2， 用模块配套的5P排线，将麦克风板A板的P43排针和主板的P8排针按丝印标识连接（接主板的M1_P, M1_N,AGND, M2_P, M2_N）。

3， 主板上的J4作为LINE OUT接口，接到声卡的音频输入（或者MIC输入）；

4， 主板上的CHR和CHL接上喇叭；

5， 主板上的J20连接到富迪FM1488调试盒（FM1388新款开发板调试盒，IM501开发板调试盒兼容）。

6， 给主板的TYPE_C接口上电，然后是把调试盒的USB线接上电脑；

7， 打开调试软件，看到软件的右下角信息框显示DSP_ready表示就绪。模拟麦克风模式的硬件连接正常。

1， 数字麦克风双音区

接线说明：

1， 参考前面的使用方法第3步，将主板上的PDM1作为数字麦克风接口。

2， 用模块配套的5P排线，将麦克风板A板的P41排针和主板的P11排针按丝印标识连接。

3， 主板上的J4作为LINE OUT接口，接到声卡的音频输入（或者MIC输入）；

4， 主板上的J10作为LINE IN接口，接到声卡的音频输出；

5， 主板上的CHR和CHL接上喇叭；

6， 主板上的J20连接到富迪FM1488调试盒（FM1388新款开发板调试盒，IM501开发板调试盒也兼容）。

7， 给主板的TYPE_C接口上电，然后是把调试盒的USB线接上电脑；

8， 打开调试软件，看到软件的右下角信息框显示DSP_ready表示就绪。数字麦克风模式的硬件连接正常。

测试方法以及效果

  经过以上步奏之后，我们的模块已经可以开始下载参数和固件了；

操作如下：

1， 点击软件的复位按钮，等待提示复位完成，确认；

2， 点击软件窗口右侧的下载功能按钮，在弹出的窗口分别导入固件和参数的路径；

1， 点击弹出窗口上的下载按钮，等待下载完成，确认；

2， 再次点击软件窗口右侧的下载功能按钮，在弹出的窗口点击切换按钮，等待完成，确认。

3， 到此，模块已经正常工作。打开录音软件，对着麦克风说话。调整麦克风的VOL值，使得录音波形明显。

4， 测试双音区，将麦克风板横放，人和麦克风保持一个手臂的距离。分别从麦克风板左边和右边说话或者播放音源，得到以下波形。

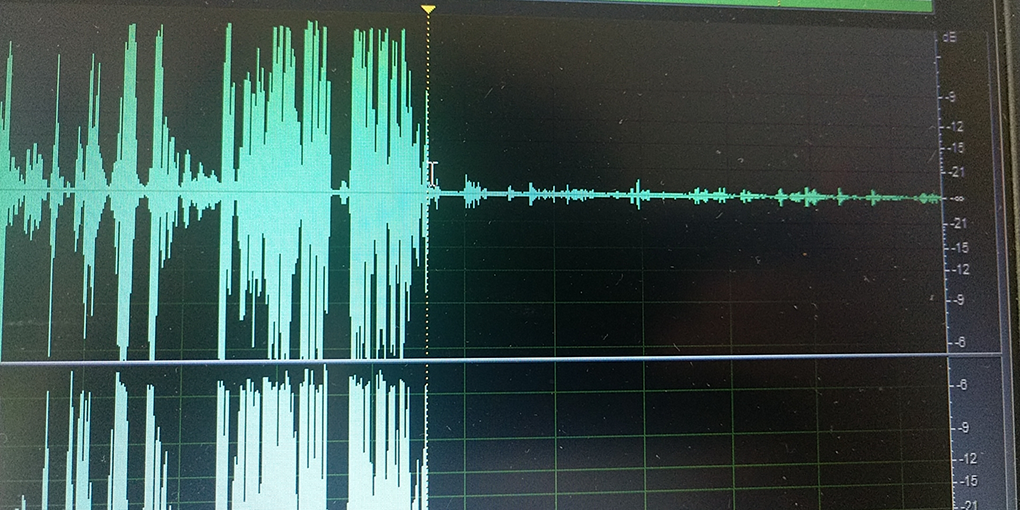

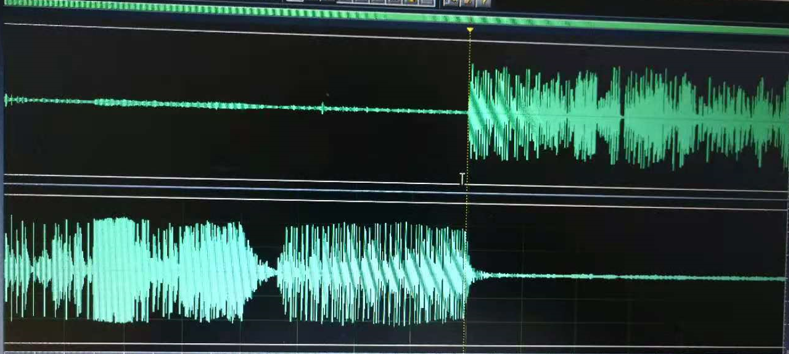

从上图可以看出，两个录音通道分别记录着左右两个麦克风拾取的信号；当我们从左边对着左麦克风说话时，只有左麦克风输出通道有信号，右麦克风输出通道几乎没有看到输出波形。

同样的，当我们从右边对着右麦克风说话时，只有右麦克风输出通道有信号，左麦克风输出通道几乎没有看到输出波形。这就是FM1488双音区功能的作用。（注意：测试此项，需要声卡支持立体声线路输入）

1， 测试消回音 固件，参数，硬件连接方式同上。将喇叭与麦克风板的距离保持10公分以上。电脑端播放一段人声或音乐，将下行音量（喇叭声音大小）调到一个适当值。先用调试软件把消回音（AEC）功能关闭，把BF功能也关闭；打开录音软件，录下此时的声音波形；用调试软件把消回音（AEC）功能打开，打开录音软件，录下此时的声音波形；观察两次录到的声音波形，两者相差明显，说明消回音功能已经起作用。例如此次测试出的录音波形前后增益差约是22dB，实测波形如下：

重要声明以及注意事项：

1， 我们的FM1488模块套件需要额外搭配富迪的TUNER专用转接盒子，才能连上调试软件。

2， 新版TUNER软件需要WIN10以上的系统。

3， 模块主板上的P25排针，跳帽默认选择3.3V，不允许变更（重要）；

4， 接数字麦克风时（PDM接口），注意不能把VDD和GND接反，不可带电插拔，否则有可能会烧数字麦克风（重要）。

5， 我们模块上的3.5MM音频插座的L,R通道与标准的接法相反（接排针不受影响），为此，我们配套一个30MMX20MM大小的声道转接板来解决这个问题（重要）。

6， 操作过程中注意静电和漏电防护，这两项都有可能损坏模块上的电子元件。

7， 关于参考原理图（重要）：客户在购买了我们的FM1488模块之后，我们可以提供模块的原理图（PDF格式）给客户做调试参考。这属于第三方设计，只是验证效果用的，没有经过实际产品批量验证。所以我们建议客户严格按富迪官方提供的参考文件进行产品设计。如有客户抱着侥幸心理直接参考第三方设计，造成产品批量出问题，由客户自行负责。

发货清单：

1，FM1488模块主板             X1

2，麦克风板        X2

3，3.5MM音频线       X4

4，转接板        X1

5，喇叭         X2

6，type_c电源线       X1

7，5V充电头        X1

8，4PIN FPC排线       X2

9，5PIN 杜邦线       X2
